PRODUCTS產品系列

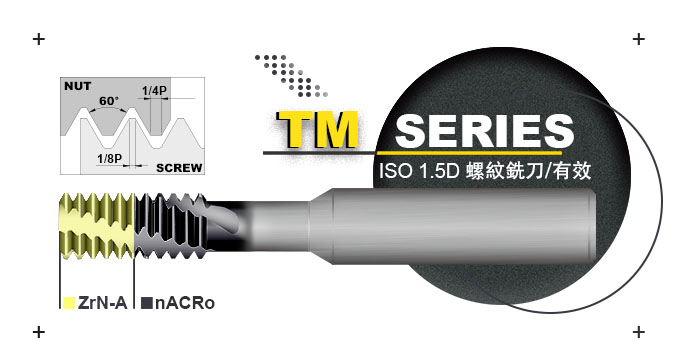

ISO 1.5D螺紋銑刀/有效

商品編號:TMEL+ 螺紋 + 螺距 + 刃徑 + 刃數
TMEL螺紋銑刀系列,規格:2mm~12mm,塗層nACRo , ZrN-A
  • 刃部形狀 品名 刃數 (z) 螺紋 (M) 螺距 (mm) 螺紋長度(l) 全長(L) 柄徑(D) 刃徑 (d) 有效長度(L2) 切削條件
    螺紋 TMEL-M0305002303 3 M3 0.5 5.0 50 4 2.3 9 下載
    螺紋 TMEL-M0407003103 3 M4 0.7 7.0 50 4 3.1 12
    螺紋 TMEL-M0508003803 3 M5 0.8 8.0 50 4 3.8 15
    螺紋 TMEL-M0610004503 3 M6 1 10.0 65 6 4.5 18
    螺紋 TMEL-M0812506004 4 M8 1.25 13.8 65 6 6 24
    螺紋 TMEL-M1015007504 4 M10 1.5 16.5 80 8 7.5 30
    螺紋 TMEL-M1217509504 4 M12 1.75 19.3 105 10 9.5 42
    螺紋 TMEL-M1420010005 5 M14 2 24.0 105 10 10 42
    螺紋 TMEL-M1620012005 5 M16 2 26.0 105 12 12 48
