PRODUCTS產品系列

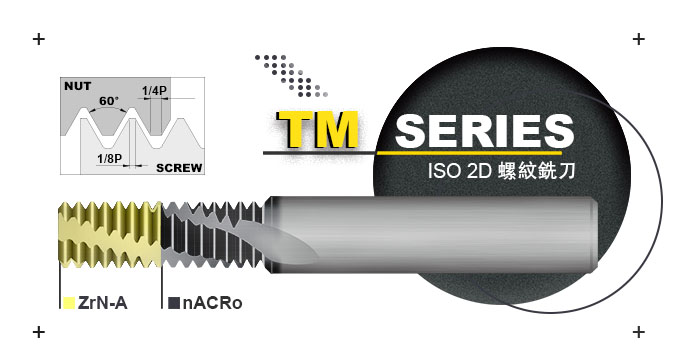

ISO 2D螺紋銑刀

商品編號:TM + 螺紋 + 螺距 + 刃徑 + 刃數
TM螺紋銑刀系列,規格:2mm~16mm,塗層nACRo , ZrN-A
  • 刃部形狀 品名 刃數 (z) 螺紋 (M) 螺距 (mm) 螺紋長度(l) 全長(L) 柄徑(D) 刃徑 切削條件
    螺紋 TM-M0305002303 3 M3 0.5 6.75 50 4 2.3 下載
    螺紋 TM-M0407003103 3 M4 0.7 8.75 50 4 3.1
    螺紋 TM-M0508003803 3 M5 0.8 10.80 50 4 3.8
    螺紋 TM-M0610004503 3 M6 1.0 13.50 65 6 4.5
    螺紋 TM-M0812506004 4 M8 1.25 18.13 65 6 6
    螺紋 TM-M1015007504 4 M10 1.5 21.75 80 8 7.5
    螺紋 TM-M1217509504 4 M12 1.75 27.13 80 10 9.5
    螺紋 TM-M1420010004 4 M14 2 31.00 80 10 10
    螺紋 TM-M1620012005 5 M16 2 35.00 105 12 12
    螺紋 TM-M2025016005 5 M20 2.5 43.75 105 16 16
    螺紋 TM-M2430016005 5 M24 3 52.50 110 16 16
